Onderzeese Vezel Optische Kabel 8 Kern 24 Kern SWA Vezelkabel

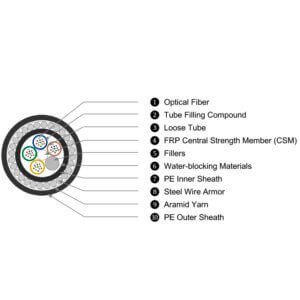

De gepantserde onderzeese vezeloptische kabel van HOC SWA is een uni-buis vezelkabel en gepantserd met de structuur van het staaldraadpantser om het onderwater legmilieu aan te passen.
Beschrijving
De legomstandigheden van onderzeese optischevezelkabels zijn veel strikter dan die van direct ingegraven optische kabels, en de technieken en maatregelen voor het herstellen van storingen zijn ook veel moeilijker. Daarom zijn de betrouwbaarheidseisen voor optische kabels onder water hoger dan die voor direct ingegraven optische kabels.
Glasvezelkabel die onder water of onderzees wordt gebruikt, moet dus voorzien zijn van een pantser van staaldraad, dat ook bekend staat als SWA. En de omhulling moet uitgebreid worden beschouwd naar gelang van de hydrogeologische omstandigheden van de rivier.
Toepassing
Onderwater, Klimmen, Directe begraving
Kenmerken
- Centrale buis voor vezel 8 aders tot 24 aders
- Staaldraadbewapening (SWA) verbetert trek- en slagvastheid
- Dubbele mantel, uitstekende vochtbestendigheid
- Mantel materiaal PE en LSZH voor verschillende eisen
- Goed bestand tegen hydrolyse en zeer sterk
- Waterafstotende tape en materialen
- Goede mechanische eigenschappen en temperatuurkarakteristieken
- Losse buis gevuld met speciale buisvulmassa zorgt voor kritieke bescherming van de vezel
Optische kenmerken
| Optical Characteristics | G.652 | G.655 | 50/125μm | 62.5/125μm | |
|---|---|---|---|---|---|
| Attenuation (+20℃) | @850nm | ≤3.0 dB/km | ≤3.3 dB/km | ||
| @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | |||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | @1310nm | ||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| Bandwidth | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||
| @1300nm | ≥500 MHz·km | ≥500 MHz·km | |||
| Numerical Aperture | 0.200±0.015 NA | 0.275±0.015 NA | |||
| Cable Cut-off Wavelength λcc | ≤1260nm | ≤1450nm |
Technische Parameters
| Fiber Count | Loose Tubes + Fillers | Fibers per Tube | Loose Tube Diameter (mm) | CSM Diameter (mm) | Inner Jacket Thickness (mm) | Outer Jacket Thickness (mm) | Cable Diameter (mm) | Weight (kg/km) | Min. Bending Radius Static/Dynamic | Tensile Short Term | Crush Short Term |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 1 | 8 | 3.0±0.1 | - | 1.0±0.1 | 1.5±0.1 | 11.8±0.5 | 230 | 12.5D/25D | 4000N | 4000N |
| 24 | 1 | 24 | 3.0±0.1 | - | 1.0±0.1 | 1.5±0.1 | 11.8±0.5 | 231 | |||

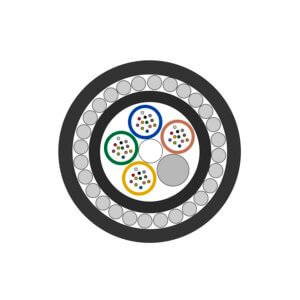

| 48 | 1+5 | 12 | 3.0±0.1 | 1.5/1.5 | 1.0±0.1 | 1.9±0.1 | 13.1±0.5 | 298 | 12.5D/25D | 8000N | 5000N |
| 96 | 1+8 | 12 | 3.0±0.1 | 2.6/3.5 | 1.0±0.1 | 1.9±0.1 | 15.1±0.5 | 385 | |||
| 144 | 1+12 | 12 | 3.0±0.1 | 3.0/6.3 | 1.0±0.1 | 1.9±0.1 | 17.9±0.5 | 513 |
