Figuur 8 Vezel Optische Kabel Multibuis Licht Gepantserde Zelf-ondersteunende Kabel
Hone figure 8 zelfdragende gepantserde vezelkabel wordt geleverd met gestrande losse buis, APL aluminium tape en centraal sterktelement. Bovendien wordt hij geleverd met een draad voor een zelfdragende antenne-installatie.
Beschrijving

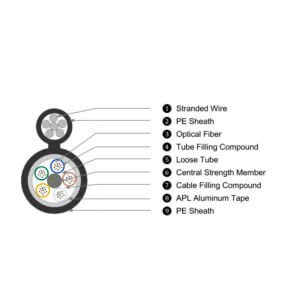

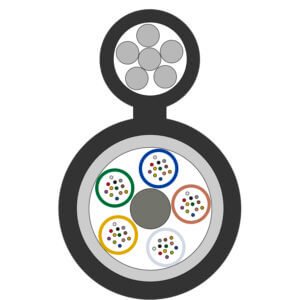

Hone GYTC8A outdoor antenne zelfdragende figuur 8 glasvezelkabel is gestructureerd met 250μm in losse buis gemaakt van hoge modulus kunststof, die werd gevuld met water rsistant vulmiddel om de vezels te beschermen. En alle losse buis en vulstoffen worden rond een centraal sterktelid gestrengeld tot een compacte en cirkelvormige kabelkern. Nadat de kabelkern is afgewerkt, is er een aluminium polyethyleen laminaat (APL) vochtbarrière, en gevuld met vulmiddel om de kabel tegen water te beschermen. Dit deel van de kabel gaat vergezeld van een streng draden als het ondersteunende deel. Op het einde worden het kabeldeel en de gevlochten draden aangevuld met een mantel van polyethyleen (PE), zodat een figuur 8-structuur ontstaat.
Toepassing
Kernnetwerk, Metropolitaan netwerk, Toegangsnetwerk, FTTH toevoer en distributie
Kenmerken
- Kabels met hoge treksterkte voldoen aan de eis van zelfdragend
- Verminder installatiekosten met zelfdragende kabelstructuur
- Goede prestaties van mechanische en temperatuur
- Hydrolysebestendige losse buis met hoge sterkte
- Kritische bescherming van de vezel door speciale buisvullingsmassa
- CSM, buisvulmassa, 100% kabelvulling en APL om waterdichtheid van de kabel te garanderen
Optische kenmerken
| Optical Characteristics | G.652 | G.655 | 50/125μm | 62.5/125μm | |
|---|---|---|---|---|---|
| Attenuation (+20℃) | @850nm | ≤3.0 dB/km | ≤3.3 dB/km | ||
| @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | |||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | @1310nm | ||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| Bandwidth | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||
| @1300nm | ≥500 MHz·km | ≥500 MHz·km | |||
| Numerical Aperture | 0.200±0.015NA | 0.275±0.015NA | |||
| Cable Cut-off Wavelength λcc | ≤1260nm | ≤1450nm |
Technische parameters
Figuur 8 glasvezelkabel
| Fiber Count | Loose Tubes | Fillers | Weight (kg/km) | Crush Long/Short Term (N/100mm) | Tensile Long/Short Term (N/100mm) | Bending Radius Static/Dynamic (mm) |
|---|---|---|---|---|---|---|
| 2~6 | 1 | 4 | 158 | 300/1000 | According to the Diameter of Stranded Wire | 10D/20D |
| 8~12 | 2 | 3 | 158 | |||
| 14~18 | 3 | 2 | 158 | |||
| 20~24 | 4 | 1 | 158 | |||
| 26~30 | 5 | 0 | 158 | |||
| 32~36 | 6 | 0 | 167 | |||
| 38~48 | 4 | 1 | 172 | |||
| 50~60 | 5 | 0 | 172 |
